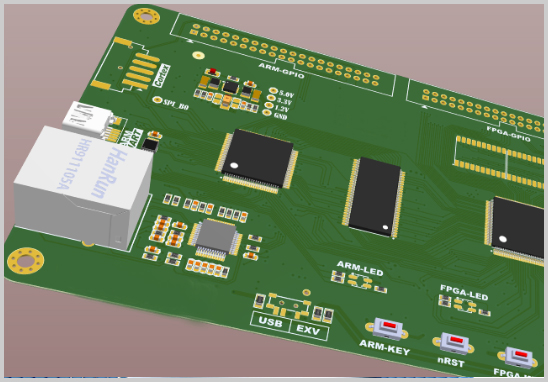

對于電子產品企業來說，“PCB設計打樣”不是單一環節，而是一個連續工程流程：
原理圖 → PCB Layout → 工藝評估（DFM）→ PCB制板 → PCBA貼裝 → 調試驗證 → 小批量試產 → 批量生產
實際項目中，問題往往不是出在某一個環節，而是設計與制造脫節導致反復改板、延期甚至失效。因此，選擇服務商的核心是：
是否具備“設計可實現 + 制造可落地”的協同能力
一、PCB設計能力：決定項目成敗的基礎
1. 多層與高密度設計能力（非簡單畫板）
對于4層以上或含BGA器件的設計，應重點關注：
- 合理的層疊結構設計（如電源層/地層分配）
- 阻抗控制（如差分對100Ω、單端50Ω）
- BGA扇出策略（via-in-pad、dog-bone等）
- 高速信號約束（等長、回流路徑完整性）
技術依據：
PCB設計應遵循 IPC-2221（通用設計標準） 和 IPC-2152（導體電流承載能力） 等規范。
2. 高速與電源完整性設計能力（SI/PI）
涉及以下場景必須重點評估：
- DDR、USB3.0、PCIe、HDMI等高速接口
- 多電源系統（如1.2V/3.3V/5V混合供電）
關鍵能力包括：
- 時序匹配（length matching）
- 電源去耦網絡設計
- 回流路徑控制（避免跨分割地）
如果設計階段未處理好，后期很難通過打樣或調試修復。
3. DFM / DFT能力（是否具備量產思維）
DFM（Design for Manufacturability）可制造性設計：
- 線寬線距與加工能力匹配
- 焊盤設計符合貼裝要求
- 過孔結構（通孔/盲孔/埋孔）可實現
DFT（Design for Testability）可測試性設計：
- 關鍵節點預留測試點
- 支持ICT/FCT測試
是否具備DFM/DFT能力，直接影響：
- 打樣一次成功率
- PCBA良率
- 后期測試效率
二、PCB打樣能力：不僅是“能做”，更要“做得穩定”
1. 工藝能力匹配（避免設計無法制造）
建議重點確認以下參數：
- 最小線寬/線距（如4/4mil、3/3mil等）
- 最小孔徑（如0.2mm機械孔或更小激光孔）
- 層數能力（2層～多層/HDI）
- 阻抗控制能力（通常±10%以?xún)?nèi)）
注意：設計能力必須與板廠工藝能力匹配，否則需反復修改設計。
2. 板材與應用匹配
不同應用對應不同板材：
- 常規電子：FR-4
- 高頻應用：ROGERS、PTFE等高頻材料
- 散熱需求：鋁基板/銅基板
錯誤選材會導致信號損耗或熱失效。
三、PCBA打樣能力：決定產品是否“真正可用”
PCB做出來只是第一步，PCBA決定產品是否能正常運行。
1. 貼裝與焊接能力
需確認：
- 是否支持精細封裝（如0201、QFN、BGA）
- 回流焊溫控能力
- 焊膏印刷精度
2. 檢測與質量控制
常見檢測手段包括：
- AOI（自動光學檢測）
- X-Ray（用于BGA焊點檢測）
- 功能測試（FCT）
行業依據：
PCBA質量評估通常參考 IPC-A-610（電子組件可接受性標準）。
四、一站式服務能力：減少溝通損耗的關鍵
如果設計、打樣、貼裝分別由不同供應商完成，常見問題包括：
- 設計無法制造
- BOM器件采購不一致
- 工藝標準不統一
一站式服務的核心價值在于：
- 設計與制造同步優化
- BOM與供應鏈統一管理
- 縮短項目周期
完整能力應覆蓋：
- PCB設計（Layout）
- BOM整理與替代料確認
- 元器件采購
- PCB制板
- PCBA貼裝與測試
五、交付與工程響應能力：影響研發節奏的關鍵因素
在研發周期緊張的情況下，應重點評估：
- PCB打樣周期（常規2–5天，加急可更短）
- PCBA打樣周期（通常3–7天，取決于物料齊套情況）
- 工程支持響應速度（是否快速反饋設計問題）
注意：交期不僅取決于生產能力，更取決于工程溝通效率。
六、價格判斷：避免“低價陷阱”
不合理低價常見風險：
- 設計未考慮制造，導致返工
- 使用不合規替代料
- 打樣與量產質量不一致
建議關注：
- 報價是否拆分清晰（設計/制板/貼裝）
- 是否提供BOM確認機制
- 是否支持工程評審
合理價格應建立在“可交付”和“穩定質量”基礎上。
七、常見問題解答
1. PCB設計打樣費用如何構成？
主要包括：
- PCB設計費用（按復雜度）
- PCB制板費用（層數/尺寸/工藝）
- PCBA貼裝費用（點數/工藝）
- 元器件采購成本
2. PCB打樣周期是否可以壓縮？
可以，但前提是：
- 設計文件完整
- BOM明確
- 工藝要求清晰
否則加急意義有限。
3. 沒有BOM是否可以做PCBA？
可以，但需額外確認：
- 器件型號
- 封裝匹配
- 替代料風險
不建議完全由供應商主導，需工程確認。
八、宏力捷電子：從設計到量產的一站式解決方案
針對電子產品企業“設計難落地、打樣周期長、供應鏈復雜”等痛點，宏力捷電子提供工程化一站式服務：
1. PCB設計能力
- 多層板、高密度PCB設計
- BGA封裝、高速信號布線經驗
- 支持盲孔/埋孔及復雜結構設計
2. 全流程服務能力
客戶僅需提供原理圖，即可完成：
- PCB Layout設計
- BOM建立與優化
- 元器件采購與供應鏈整合
- PCB打樣與批量生產
- PCBA貼裝與整機組裝
3. 工程與交付保障
- 工程師一對一技術對接
- 設計與制造協同優化
- 穩定交付周期與質量控制
九、總結
選擇PCB設計打樣公司，關鍵不是“誰能做”，而是：
- 是否具備工程設計能力
- 是否理解制造工藝
- 是否能支撐量產落地
只有同時具備“設計能力 + 制造能力 + 交付能力”的服務商，才能真正幫助項目高效推進。
