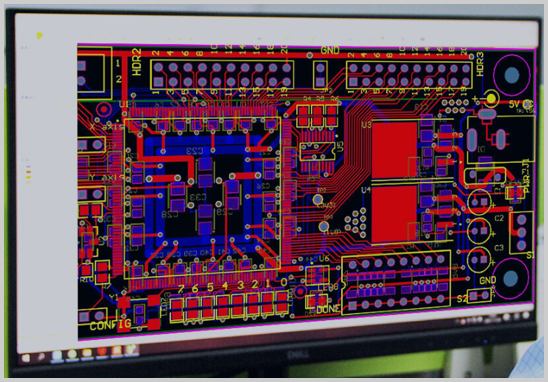

一、什么是PCB設計？
PCB（Printed Circuit Board，印制電路板）設計，指的是根據電子產品電路原理圖，通過專業EDA軟件（如Altium Designer、Cadence Allegro、PADS等）將電氣連接關系轉換成可制造的板圖數據的過程。
對于很多電子研發企業而言，一個穩定可靠的PCB設計，直接決定了產品的性能、穩定性與生產成本。
二、PCB設計流程總體概覽
PCB設計并不是“畫幾根線”那么簡單，而是一個系統的工程流程。一個標準的PCB設計流程一般包括以下步驟：
1. 設計需求確認
2. 原理圖設計與檢查
3. 封裝庫建立與元件建模
4. PCB結構設計（Stack-up層疊結構）
5. 布局（Layout）
6. 布線（Routing）
7. 設計規則檢查（DRC）與電氣驗證
8. 生成BOM與Gerber文件
9. 樣板制作與測試驗證
10. 批量生產與PCBA組裝
下面逐步拆解每個環節的核心重點。
三、PCB設計詳細流程步驟
1. 設計需求確認
客戶提供電路原理圖或功能說明后，工程師會先根據產品定位、工作電壓、頻率、EMC要求、尺寸限制等，確認設計約束條件。這一步?jīng)Q定了后續的層數、走線方式、阻抗控制等關鍵參數。
> 小貼士：在高頻或高速信號產品（如DDR、HDMI、USB3.0）中，阻抗匹配設計尤為關鍵。
2. 原理圖設計與檢查
工程師使用EDA工具建立完整電路原理圖，確保元件間的連接正確，并通過ERC（Electrical Rule Check）驗證信號邏輯合理性。
若客戶提供原理圖，宏力捷會在導入前先進行設計規則復核與封裝匹配核查，避免后續布板出錯。
3. 元件封裝與庫建立
在進入布局布線前，必須確保每個元件的封裝庫正確無誤。尤其是BGA封裝、QFN、LGA等高密度封裝器件，對焊盤尺寸、間距、公差都有嚴格要求。
4. 層疊結構（Stack-up）設計
多層板（如6層、8層）設計中，層疊結構決定信號完整性與EMI性能。
宏力捷通常根據客戶產品頻率和板厚要求，合理安排電源層、地層與信號層，以實現最優的電磁兼容效果。
5. 元件布局（Layout）
布局不僅影響信號走向，還決定散熱與裝配效率。
設計工程師會優先放置核心芯片、接口器件、電源模塊，再根據功能分區、信號方向及可制造性進行整體布局優化。
6. 布線（Routing）
布線是PCB設計的核心環節。常見的設計原則包括：
- 差分信號走線保持等長（如USB、LVDS）
- 電源與地線低阻抗回流路徑
- 高頻信號避開噪聲源
- 控制走線間距防止串?dāng)_
> 專業PCB設計軟件會在布線過程中實時校驗阻抗和線寬，確保生產一致性。
7. DRC檢查與信號仿真
完成布線后，通過DRC（Design Rule Check）自動檢測線寬、過孔、間距是否符合工藝規范；
對于高速板，還需進行SI（Signal Integrity）仿真和PI（Power Integrity）分析，保證信號完整性。
8. BOM生成與Gerber輸出
設計完成后，系統會導出：
- Gerber文件：供PCB工廠制作電路板；
- BOM表（Bill of Materials）：列出元件型號、封裝、數量；
- 坐標文件與鉆孔文件：用于SMT貼片和鉆孔定位。
宏力捷可同步提供元件采購、供應商篩選與物料替代建議，實現設計與制造一體化。
9. 樣板打樣與功能驗證
樣板完成后，將進行電氣連續性測試（E-test）和功能調試，驗證電路是否符合預期設計。
10. PCBA批量生產
經樣板驗證無誤后，即可進入SMT貼片焊接、DIP插件、組裝測試等工藝階段。
宏力捷可提供一站式PCBA代工代料服務，從設計、打樣到批量生產全流程把控，確保交付周期與品質穩定。
四、專業PCB設計公司能為您解決什么問題？
- 設計經驗豐富：熟悉各類高速/高密度設計規則；
- 可靠的制造對接：設計參數匹配生產工藝，避免量產隱患；
- 一站式服務：從設計→打樣→PCBA代工代料，省心省時；
- 更高成功率：減少試錯成本，加快產品上市周期。
五、宏力捷電子——您的專業PCB設計合作伙伴
深圳宏力捷電子擁有20余年電子制造經驗，配備多條SMT生產線與DIP生產線，提供PCB設計、電路板制造、元件采購、組裝焊接、測試及PCBA成品交付一站式服務。
無論是多層板、高精密BGA封裝設計，還是盲埋孔高速信號板設計，我們都能為客戶提供可靠、快速的解決方案。
六、結語
PCB設計是電子產品研發的“地基工程”。一個專業的PCB設計流程，能大幅提升產品性能與穩定性。
如果您正在尋找專業的PCB設計公司，不妨了解下深圳宏力捷電子，我們用多年行業經驗和完善的設計體系，讓您的產品從概念走向量產更輕松、更高效。
